تبخیر کننده احتراق زیرزمینی

من مزایا

به عنوان یک تجهیزات تبخیری بحرانی برای پایانه های LNG، بخار سازی احتراق زیرزمینی (SCV) عمدتا به عنوان پمپ تراشیدن، منبع گاز اضافی و آماده به کار برای استفاده اضطراری عمل می کند. این برجسته شده است:

1) راندمان حرارتی بالا تا 99 درصد و صرفه جویی در انرژی بالا؛

2) ظرفیت تبخیر بالا و 10٪ ~ 100٪ قابل تنظیم، به سرعت واکنش به تغییر بار ناگهانی؛

3) دمای عملیاتی پایین حمام آب (فقط 30 ℃) و آشفتگی قوی در حمام آب، که در نتیجه ضریب انتقال حرارت خارج از لوله های انتقال حرارت تا 5800 ~ 8000W / (m2 · K) و شروع سریع ؛

4) طراحی جمع و جور و رد پای کوچک؛

5) غیر انجماد در طرف آب؛

6) آب اسپری برای کاهش انتشار NO _X

II اصل کار

گاز سوخت و هوا احتراق مخلوط شده با توجه به نسبت مشخص به طور کامل در combustor سوزانده شده است. گاز دودکش گرم از انتهای پایین لوله بسته انتقال حرارت از طریق پورت های کوچک در توزیع گاز گاز سوخته در مخزن آب اسپری می شود. بسته بندی لوله انتقال گرما از مخزن آب اطراف از طریق یک ورقه عظیم جدا می شود. به این ترتیب، آشفتگی در فضای محدود، انتقال حرارت را در بین گاز دودکش، مخزن آب و بسته بندی لوله تبادل گرما افزایش می دهد. LNG در فشار بالا از بسته لوله انتقال گرما عبور می کند و قبل از انتقال به شبکه گاز سوخت به گاز طبیعی گازاجازه گاز انتقال می یابد. طرح اصلی کار زیر را ببینید.

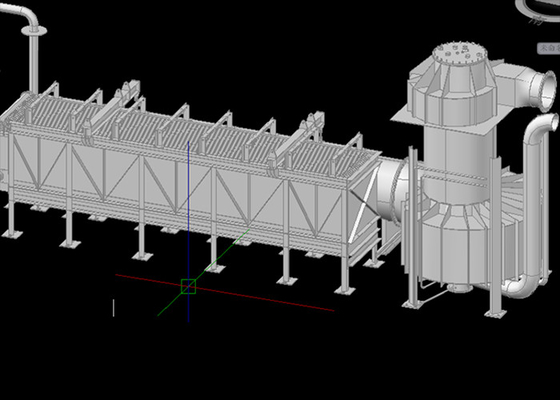

شکل 1 طرح اصل کار از بخارساز SCV

III قطعات و پارامترها

بسته بخار آبگرمکن SCV عمدتا شامل یک آتش سوزی زیر آب، بسته بندی لوله انتقال گرما و سیستم های کمکی مانند دمنده هوا، پمپ آب خنک، دستگاه تصفیه آب، سیستم راه حل قلیایی و سیستم کنترل NO _{X می} باشد.

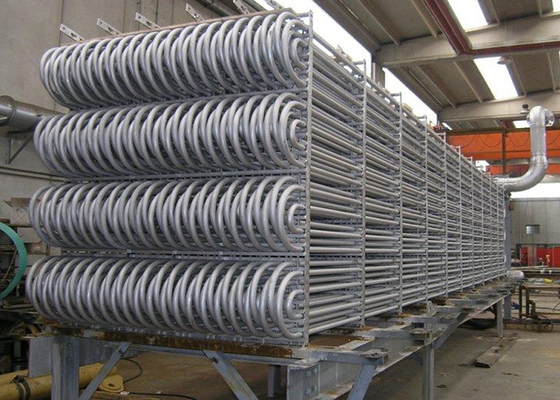

شکل 2 تبخیر کننده SCV

IV برنامه

بسته SCV برای پترو چینا جیانگ سو LNG پایان مرحله دوم (2014)

ظرفیت: 200 تن در ساعت

نرخ اشتعال موفقیت آمیز: 100٪

انتشار: NOx <50ppm، CO <50ppm
