جزئیات محصول:
پرداخت:
|
| ماده: | فولاد ضد زنگ، SMO، تیتانیوم و غیره | ساختار هسته مبدل حرارتی: | ورق های فلزی راه راه به عنوان یک بسته بندی ورق جوش داده می شود |
|---|---|---|---|
| ساختار: | بسته بندی ورق ورق جوش داده شده به یک قاب فلزی متصل و پیچیده و متصل به یک بلوک متصل شده است | طراحی: | سفارشی |
| کاربرد: | نفت و گاز، پالایشگاه، صنایع شیمیایی و غیره | بسته بندی: | بسته بندی آماده دریا |
| خدمات پس از فروش: | بر اساس درخواست موجود است | ||
| برجسته: | مبدل حرارتی بشقابی به طور کامل جوشکاری,مبدل مبدل حرارتی بشقابی |
||

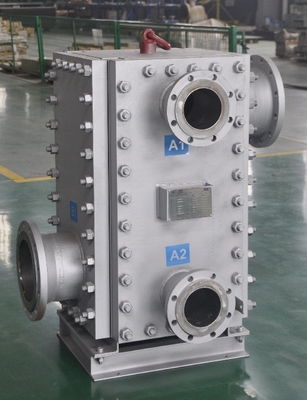

مبدل حرارتی بشقاب بلوک و کاملا جوش داده شده یک محصول جدید در خانواده مبدل حرارتی فشرده است.

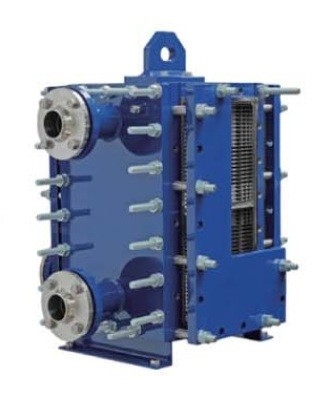

بسته بندی بشقاب به طور کامل با صفحات ورق جوش داده شده به یک قاب از 4 پین های جانبی پیچ با یک صفحه بالا و یک صفحه پایه حفظ فشار نصب شده است. پانل های جانبی دارای نازل با ورودی و خروجی مایع هستند.
با توجه به ساختار متصل به پیچ، صفحات را می توان به راحتی برای تمیز کردن آسان و تعمیر و نگهداری از بسته نرم افزاری بشقاب.
ورق های صفحه به هیچ وجه بدون استفاده از واشر جوش داده نمی شوند، بنابراین می توانند برای برنامه های کاربردی با درجه حرارت بالا و فشار استفاده شوند.
مشخصات کارتن ورق ورق باعث ایجاد آشفتگی مایع مایع می شود، بنابراین ضریب انتقال حرارت 2 تا 4 برابر مبدل حرارتی لوله و پوسته معمولی است. تحت شرایط کاری مشابه، منطقه مورد نیاز برای انتقال حرارت فقط 25-30٪ از مبدل حرارتی لوله و پوسته معمولی است.
اصل کار / جریان

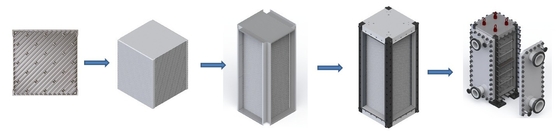

ورق های نازک فلزی برای تولید ورق های راه راه فشرده می شوند و سپس یک پشته از صفحات موجدار به یکدیگر جوش داده می شوند و به همین ترتیب نوع بلوک و مبدل حرارتی صفحات کاملا جوش داده می شوند . ورق های همسایه کانال های باریک و پیچیده ای را بین آنها ایجاد می کنند و اجازه می دهند مایع کار از طریق آن جریان یابد. مایع سرد و مایع داغ جریان را از طریق کانال های خود را به منظور. کانال های سرد و گرم به طور طبیعی توسط ورق جدا می شوند، جایی که تبادل حرارت اتفاق می افتد.
با توجه به ساختار و اصل کار، این نوع PHE با ساختار جمع و جور، رد پای کوچک، راندمان انتقال حرارت بالا، عملیات انعطاف پذیر، کاربرد وسیع، افت حرارت کم، نصب آسان و تمیز کردن و غیره برجسته می شود.
مشخصات
| کاربرد | مبدل حرارتی |
| نام | مبدل حرارتی بشقاب بلوک و کاملا جوش داده شده |
| مدل | QYB30، QYB40، QYB50، QYB75 |
| ماده | 316L، SMO، Ti، 2205 |
| کد و استاندارد | NB / T47007، GB150 |
| فشار طراحی | FV - 4 مگاپاسکال |
| دمای طراحی | -200 - 400 ℃ |
| نقطه اصلی اندازه گیری | دما و فشار در ورودی / خروجی مایع |
| مهر | فلنج |
| عمر خدمات برای تجهیزات کلیدی | 15 سال |
| ضمانتنامه | 12 ماه |
| محدوده آثار / خدمات | طراحی، ساخت، تامین، نظارت بر نصب و ... |
مزیت
ارجاع
| نه | کاربر | پروژه | تجهیزات | مشخصات | تعداد |
| 1 | شرکت شیمیایی کینگ تایوان | 100000 تن کریستال کاتالیستی | خنک کننده برج سرکوب کننده نفت سنگین | QYB75 فشار طراحی: 0.7MPa دمای طراحی: 200 ℃ مواد پلاستیکی: 316 لیتر | 1 |
| گاز نفت سنگین نفت خرد کننده - گاز داغ - مبدل حرارتی آب گرم | QYB75 فشار طراحی: 0.7MPa دمای طراحی: 200 ℃ مواد پلاستیکی: 316 لیتر | 1 | |||
| نفت نفت خرد کننده برج نفت گاز سرریز - مبدل حرارتی آب گرم | QYB75 فشار طراحی: 0.7MPa دمای طراحی: 200 ℃ مواد پلاستیکی: 316 لیتر | 1 | |||
| خنک کننده سربار برج خنک کننده روغن | QYB75 فشار طراحی: 0.7MPa دمای طراحی: 200 ℃ مواد پلاستیکی: 316 لیتر | 1 | |||
| 2 | نانجینگ Fubangte شرقی مواد شیمیایی شرکت آموزشی ویبولیتین | پروژه ارتقاء مبدل حرارتی صفحه | مبدل حرارتی پیش ساز | QYB50 فشار طراحی: 0.9MPa دمای طراحی: 220 ℃ مواد پلاستیکی: 316 لیتر | 1 |
| 3 | Xinao Energy Holdings Ltd. | پروژه تصفیه زباله های خطرناک فوق بحرانی نانجینگ | کندانسور | QYB50-H-250 فشار طراحی: 0.4MPa دمای طراحی: 160 ℃ مواد پلاستیکی: Ti | 1 |
| پیش گرم کننده | QYB30-V-60 فشار طراحی: 0.5MPa دمای طراحی: 160 ℃ مواد پلاستیکی: Ti | 1 | |||
| 4 | شاندونگ یوخوان (گروه) شیمیایی شرکت آموزشی ویبولیتین | پروژه MMA 50،000 تن در سال | پیش گرمکن تغذیه T240 | QYB75-V-400 فشار طراحی: 1.0MPa دمای طراحی: 110 ℃ مواد پلاستیکی: 316 لیتر | 2 |
| 5 | Wanhua Chemical Co. Ltd. | پروژه پلی کربنات | کولر آب اولیه / ثانویه | QYB30-V-100 فشار طراحی: 0.8MPa دمای طراحی: 125 ℃ مواد پلاستیکی: 316 لیتر | 5 |
| مبدل حرارتی اصلی مایکروویو MC | QYB50-V-200 فشار طراحی: 0.8MPa دمای طراحی: 90 ℃ مواد پلاستیکی: Ti | 2 | |||
| مبدل حرارتی پساب متوسط MC | QYB50-V-200 فشار طراحی: 0.8MPa دمای طراحی: 120 ℃ مواد پلاستیکی: Ti | 2 | |||
| 6 | SinoPec Luoyang Company | پروژه اصلاح 15GX69 | نفتا - مبدل حرارتی نفت خام | QYB75-V-300 فشار طراحی: 2.35MPa دمای طراحی: 150 ℃ مواد پلاستیکی: Ti | 1 |
| SinoPec Zhenghai پالایش و مواد شیمیایی شرکت آموزشی ویبولیتین | جایگزینی مبدل حرارتی CDU | نفتا - مبدل حرارتی نفت خام | QYB75-V-350 فشار طراحی: 2.5MPa دمای طراحی: 250 ℃ مواد پلاستیکی: Ti | 2 | |
| SinoPec Jiujiang شرکت | بهبود کیفیت کیفیت پروژه پروژه | نفت خام - مبدل حرارتی گاز | QYB75-V-352 فشار طراحی: 1.5 / 3.3MPa دمای طراحی: 200 ℃ مواد پلاستیکی: Ti | 2 | |
| نفت خام - مبدل حرارتی نفت | QYB75-V-252 فشار طراحی: 1.5 / 3.3MPa محدوده طراحی: 200 مواد پلاستیکی: Ti | 2 | |||
| خام - قسمت سوم مبدل حرارتی خلاء | QYB75-V-352 فشار طراحی: 3.0 / 3.5MPa دمای طراحی: 300 ℃ مواد پلاستیکی: 316 لیتر | 2 | |||
| خام - قسمت سوم مبدل حرارتی خلاء | QYB75-V-502 فشار طراحی: 3.0 / 3.5MPa دمای طراحی: 350 ℃ مواد پلاستیکی: 254SMO | 2 | |||
| نفتا - مبدل حرارتی آب گرم | QYB75-V-152 فشار طراحی: 1.5 / 1.5MPa دمای طراحی: 200 ℃ مواد پلاستیکی: Ti | 2 | |||
| 7 | شرکت ملی نفت ایران | واحد نفت خام | روغن پایدار / نفت خام | QYB75-V-500 فشار طراحی: 2.1MPa دمای طراحی: 150 ℃ مواد پلاستیکی: Ti | 1 |
| 8 | CNPC شرکت Sichuang | پروژه CDU به طور کامل جوش داده شده مبدل مبدل حرارتی CDU | نفت خام - مبدل حرارتی نفت | QYB75-H-250 فشار طراحی: 1.6MPa دمای طراحی: 200 ℃ مواد پلاستیکی: Ti | 5 |
| شرکت CNHC Huhehot | پروژه ارتقاء مبدل حرارتی CDU | نفتا - مبدل حرارتی نفت خام | QYB75-V-500 فشار طراحی: 2.5MPa دمای طراحی: 200 ℃ مواد پلاستیکی: Ti | 1 |
